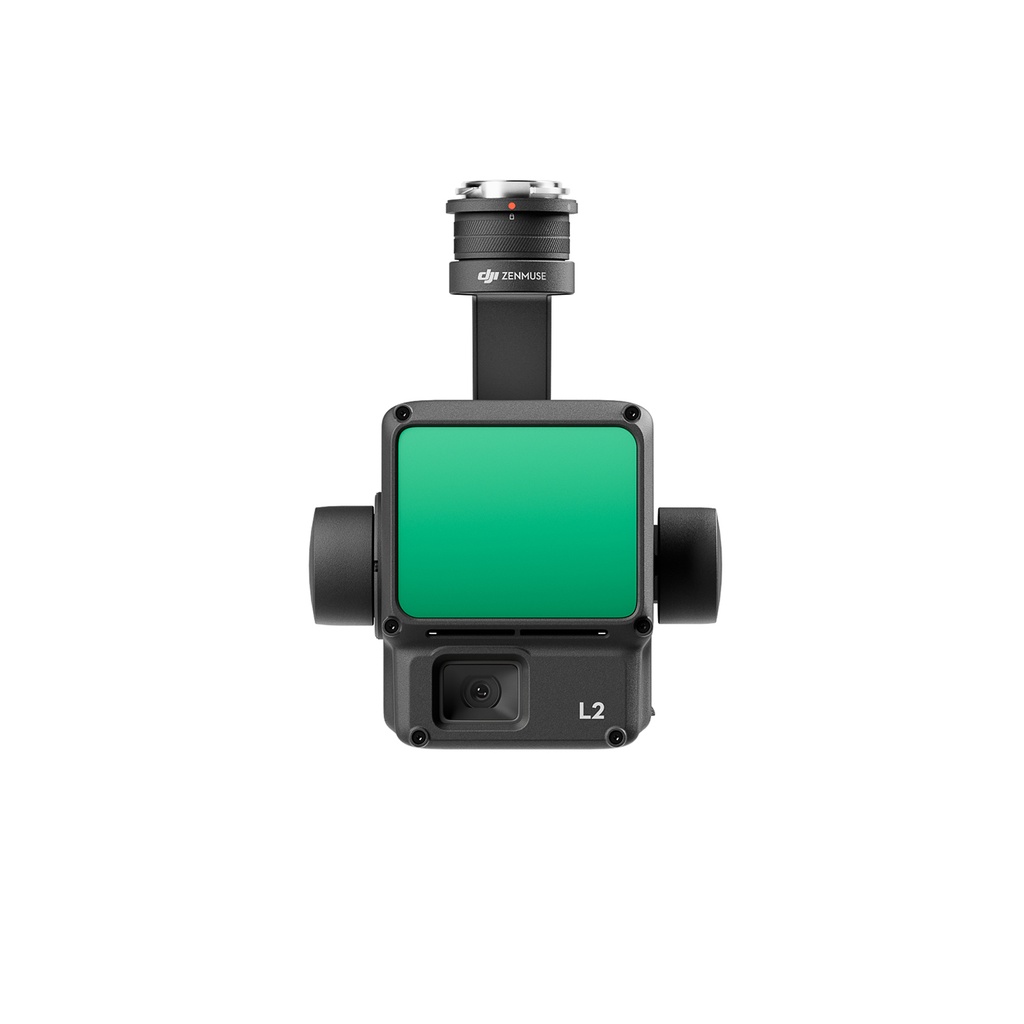

DJI Zenmuse L2
Zenmuse L2 integrates frame LiDAR, a self-developed high-accuracy IMU system, and a 4/3 CMOS RGB mapping camera, providing DJI flight platforms with more precise, efficient, and reliable geospatial data acquisition. When used with DJI Terra, it delivers a turnkey solution for 3D data collection and high-accuracy post-processing.
- High Precision
Vertical Accuracy: 4 cm , Horizontal Accuracy: 5 cm
- Exceptional Efficiency
2.5 km2 covered in a single flight
- Superior Penetration
Smaller laser spots, denser point clouds
5 Returns
- Detection Range
250m @10% reflectivity, 100klx
450m @50% reflectivity, 0klx
- Turnkey Solution
- Point Cloud LiveView
- One-Click Processing on DJI Terra
specs
|
Merk |
DJI |
|
Product |
Payloads |
Geïntegreerde LiDAR-oplossing
Ondersteund door zijn krachtige hardware kan de L2 zorgen voor een nauwkeurige scan van complexe onderwerpen binnen een uitgebreid bereik en snellere puntwolkverzameling. Tijdens de operaties kunnen gebruikers op locatie puntwolkmodellen vooraf bekijken, afspelen en verwerken, met Taakkwaliteitsrapporten die worden gegenereerd door DJI Terra, wat een eenvoudige, alles-in-één oplossing biedt om de algehele efficiëntie te verbeteren. Dit stelt gebruikers in staat om hoogprecisie puntwolkresultaten te bereiken met één-stop nabewerking.
Hoogwaardige precisie
Door de combinatie van GNSS en een nauwkeurige zelfontwikkelde IMU bereikt deze oplossing een verticale nauwkeurigheid van 4 cm en een horizontale nauwkeurigheid van 5 cm.
Uitzonderlijke efficiëntie
Het systeem is klaar voor gebruik zodra het is ingeschakeld en kan zowel geografische als RGB-gegevens verzamelen van een gebied van 2,5 km² in één enkele vlucht.
Intuïtieve bediening

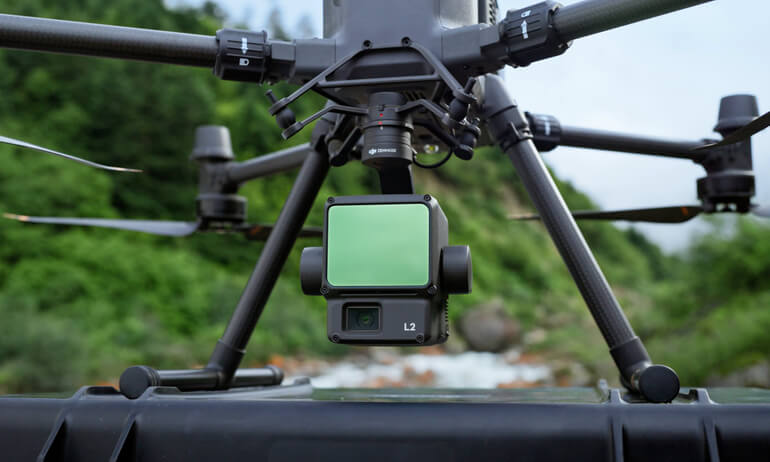

In combinatie met de Matrice 350 RTK en DJI Terra biedt de L2 een kant-en-klare oplossing die eenvoudig te gebruiken is, waardoor de operationele drempel wordt verlaagd.
Frame-gebaseerde LiDAR
30% toename in detectiebereik
De L2 kan detecteren vanaf 250 meter bij 10% reflectiviteit en 100 klx, en tot 450 meter bij 50% reflectiviteit en 0 klx. De typische operationele hoogte is nu uitgebreid tot 120 meter, wat de operationele veiligheid en efficiëntie aanzienlijk verbetert.
Kleinere laserpunten, dichtere puntwolken
Met een verkleinde puntgrootte van 4×12 cm @100m, slechts een vijfde van die van de L1, detecteert de L2 niet alleen kleinere objecten met meer details, maar kan hij ook door dichtere vegetatie doordringen, wat nauwkeurigere digitale hoogtekaarten (DEM) oplevert.
Ondersteunt 5 returns
In dichtbegroeide gebieden kan de L2 meer grondpunten onder het gebladerte vastleggen.
Effectieve puntwolkfrequentie: 240.000 punten/s
Effectieve puntwolkfrequentie: 240.000 punten/s
Twee scanmodi
De L2 ondersteunt twee scanmodi, wat flexibiliteit biedt voor gebruikers op basis van hun taakvereisten. In de repetitieve scanmodus kan de LiDAR van de L2 uniformere en nauwkeurigere puntwolken bereiken, terwijl aan de hoge-precisie mappingvereisten wordt voldaan. In de niet-repetitieve scanmodus biedt het diepere penetratie voor meer structurele informatie, waardoor het geschikt is voor inspectie van hoogspanningslijnen, bosbouwonderzoek en andere scenario's.
Hoog-precisie IMU-systeem
Verbeterde nauwkeurigheid
Yaw nauwkeurigheid
Real-time: 0.2°, post-processing: 0.05°
Pitch/Roll nauwkeurigheid
Real-time 0.05°, post-processing 0.025°
RGB Mapping Camera
4/3 CMOS, Mechanische Sluiter
De pixelgrootte is vergroot tot 3,3 μm, en het aantal effectieve pixels bedraagt nu 20 MP, wat resulteert in een aanzienlijke verbetering van de algehele beeldvorming, evenals meer verrijkte echte-kleur puntwolkdetaillering. Het minimale foto-interval is teruggebracht tot 0,7 seconden. De mappingcamera heeft een sluiterlevensduur van tot wel 200.000 keer, wat de operationele kosten verder verlaagt. Wanneer puntwolkverzameling niet nodig is, kan de RGB-camera nog steeds foto’s en video’s maken, of beelden verzamelen voor zichtbare lichtmapping.
